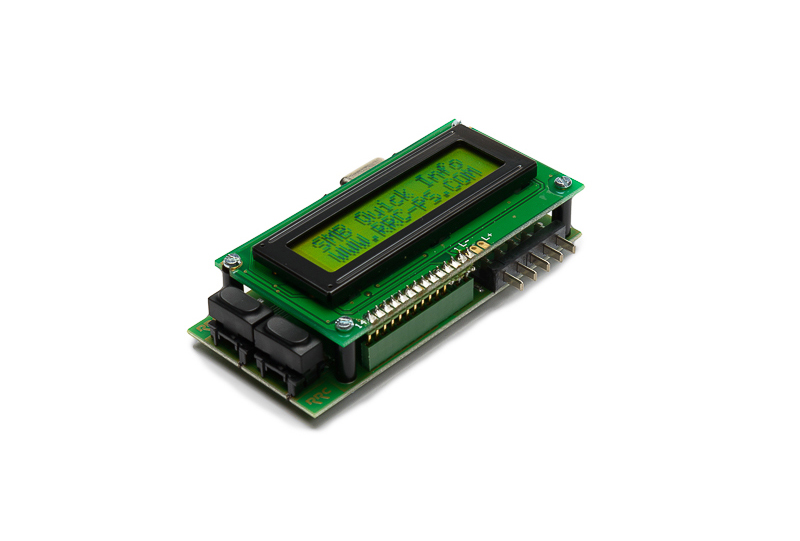

SMBus-Reader

SMBus Lesegerät

  • Simples und einfaches Auslesen von SMBus Batterien
  • Zeigt Batterieinformationen auf dem Display, über zwei Tasten kontrolliert
  • Kein zusätzliches Netzteil erforderlich
  • Kompatibel mit allen 5-poligen SMBus Batterien (z.B. RRC20xx)
  • Flachkontakte
  • Alle angezeigten Informationen können via RS232 Interface an einen verbundenen Host gesendet werden
  • Display: 16*2 Zeichen



Sie möchten weitere Informationen?

Downloads SMBus-Reader

Produktdatenblatt SMBus-Reader

Following SMBus Quick Info will be shown on the screen

Displayed informationValue
Common software info

Start Screen

Software version
Send data info
Time alarmmin.
Capacity alarmmAh
Time to fullmin
Time to emptymin
Charging CurrentmA
Charging voltagemV
Max. err%
Cycle count
Mode registerHex
State registerHex
Design voltagemV
Design capacitymAh
Absolute state of charge

%

Full capacitymAh
Remaining capacitymAh
Relatuve state of chargemAh
NTC measuredOhm
TemperatureK and C
Current (SMBus)mA
Voltage measuredmV
Voltage (SMBus)mV
Manufacture dateYYYY/MM/DD
Serial number
Specification ID
Chemistry
Battery name
Manufacturer
Mechanical Details
Dimensions (LxWxH)94.00mm x 58.00mm x 25.00mm
Weight68g
